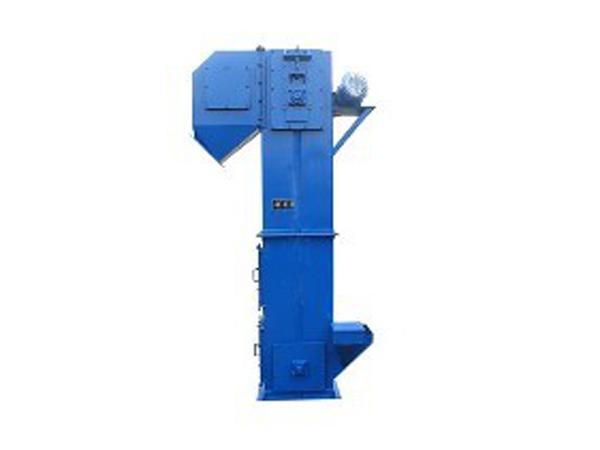

NE係列板鏈鬥式提升機產品概述:

NE型鬥式提升機是引進國外技術而研製的新型提升產品;NE係列板鏈式鬥式提升機應用於各工業國家，由於節能，NE型板鏈鬥式提升機正在逐步替代HL型等環鏈式提升機。NE型板鏈鬥式提升機為流入式喂料,物料流入料鬥內靠板鏈提升到,在物料重力作用下自行卸料。主要技術參數符合機械部標準(JB3926-85)。NE型板鏈鬥式提升機采用自流式裝料，重力式卸料。鏈條是好的合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒麵減速器。該提升機適用於中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度控製在250℃以下。

　　NE係列板鏈式鬥式提升機為板鏈式、重力誘導卸料的提升設備。適用於垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、幹粘土、熟料等。

　　NE係列板鏈鬥式提升機工作原理:

　　NE係列板鏈式鬥式提升機係流入式喂料，物料流入料鬥內靠板鏈提升，在物料重力作用下自行卸料。本係列提升機規格多(NE15~NE800共11種)提升量廣;且生產能高，能耗較低，該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

NE係列板鏈鬥式提升機產品特點:

　　1.密封性好，環金汙染少。

　　2.操作、維修方便、易損件少。

　　3.使用成本低，由於節能和維修少，使用成本極低。

　　4.運行可靠，設計原理，保證整機運行的可靠性，密封性好。環境汙染少。

　　5.結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

　　6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

　　7.輸送能力大，該係列提升機具有NE15～NE800多種規格。提升量範圍為15～800m3/h。

　　8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用於各種粉狀、塊狀物粒的垂直提升。

NE係列板鏈鬥式提升機主要結構:

　　NE係列板鏈式鬥式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

　　運行部件---由料鬥和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

　　驅動裝置---采用多種驅動組合驅動,(依 用戶實際需要而定)。驅動平台上裝有檢修架和欄杆。分左裝和右裝兩種。

　　上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

　　中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

　　下部裝置---安裝有自動張緊裝置。

NE係列板鏈鬥式提升機主要工作部件特點:

　　1、上部裝置：安裝有軌道(雙排道)，防止鏈條擺動，逆止器，防止料鬥回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

　　2、中間節：部分中間節裝有軌道(雙排節)以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

　　3、下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

　　4、上下鏈輪采用 ZG310-570。整體調質，HB229-269齒麵淬火HRC40~48。

　　5、板鏈：鏈板采用 45 # HRC36~42 。

　　a、采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長;

　　b 、采用較低的鏈速度(o.5米/秒);

　　c、 采用大容量的料鬥和較小的鬥距，驅動功率低且輸送量大。尤為適應提升破碎後的石灰石和水泥熟料(≥NE50)。

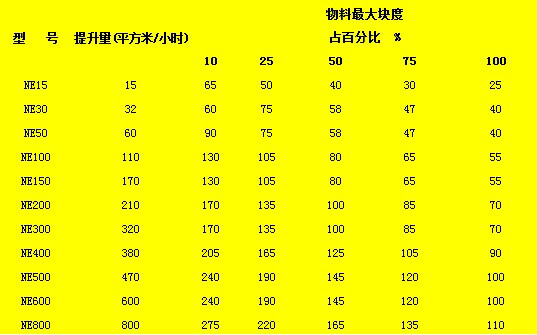

技術參數：
